Que révèle une caméra thermique sur l’isolation réelle de votre maison ?

La facture de chauffage grimpe et une sensation de froid persiste malgré un thermostat poussé au maximum. C’est un scénario familier pour de nombreux propriétaires. L’idée d’utiliser une caméra thermique pour « voir » la chaleur s’échapper devient alors très séduisante. On imagine pouvoir enfin mettre un visage, ou plutôt une couleur, sur ces gaspillages invisibles qui pèsent sur le budget et le confort. Les conseils habituels fusent : « Isolez votre toiture, la chaleur monte », « Changez vos vieilles fenêtres ». Ces actions sont souvent pertinentes, mais sans un diagnostic précis, elles s’apparentent à des tirs à l’aveugle.

Pourtant, la promesse de la thermographie est plus complexe qu’il n’y paraît. Si la véritable clé n’était pas simplement de repérer les taches rouges et bleues, mais de savoir les interpréter ? Une image thermique n’est pas une photo de la chaleur, mais une carte de rayonnement infrarouge. Chaque matériau, selon sa nature et son état de surface, émet et réfléchit la chaleur différemment. Sans comprendre ces principes, le propriétaire sceptique risque de tirer de fausses conclusions, de remplacer une fenêtre en bon état ou d’ignorer une infiltration d’air massive. Ce guide est conçu comme une initiation à la lecture critique d’une image thermique, un passage du statut de spectateur à celui d’enquêteur.

Pour être efficace, un tel diagnostic doit être réalisé lorsque l’écart de température entre l’intérieur et l’extérieur est d’au moins 10°C, typiquement lors d’une froide journée d’hiver. Cet article va vous fournir les clés pour déchiffrer ce que votre maison essaie de vous dire, en déjouant les illusions d’optique thermiques et en validant chaque observation par des méthodes simples et factuelles. Nous transformerons ensemble ces images colorées en un plan d’action concret et quantifiable pour traquer les gaspillages énergétiques.

Pour vous guider dans cette analyse, cet article est structuré pour vous apprendre à lire, interpréter et vérifier chaque anomalie thermique. Découvrez comment transformer une simple image en un diagnostic fiable.

Pourquoi le rouge sur la photo thermique ne signifie pas toujours une fuite de chaleur ?

C’est le premier piège dans lequel tombe tout débutant en thermographie. Une zone rouge vif sur un mur ou une fenêtre semble être une preuve flagrante de déperdition. Pourtant, ce n’est souvent qu’une illusion d’optique thermique. La caméra ne mesure pas directement la température, mais le rayonnement infrarouge émis par une surface. Ce rayonnement dépend de deux facteurs : la température réelle de l’objet et son émissivité, c’est-à-dire sa capacité à émettre de l’énergie. Un matériau à faible émissivité, comme l’aluminium ou le verre, agira comme un miroir infrarouge : il émettra peu de sa propre chaleur et réfléchira celle de son environnement. Ainsi, une fenêtre peut apparaître « chaude » (rouge) simplement parce qu’elle réfléchit la chaleur de votre corps ou d’un radiateur situé en face.

Cette « température apparente réfléchie » est l’ennemi numéro un d’une mesure fiable. Un objet métallique à 10°C peut ainsi afficher la même température qu’un mur en plâtre à 20°C s’il réfléchit une source chaude. Pour contourner ce problème, les professionnels utilisent une astuce simple. Ils appliquent sur la surface suspecte un matériau à haute émissivité connue, comme du ruban adhésif d’électricien. Des mesures techniques confirment que le ruban adhésif électrique présente une émissivité élevée d’environ 0,95, ce qui en fait un étalon presque parfait. En comparant la mesure sur le ruban à celle sur la surface nue, on peut déterminer si la température affichée est réelle ou le fruit d’une réflexion.

30% de pertes par le toit : comment vérifier si votre isolant s’est tassé ?

L’adage populaire est vrai : la chaleur monte. Ce n’est donc pas une surprise que la toiture soit le principal poste de déperdition de chaleur d’une maison. Dans une habitation ancienne ou mal isolée, les déperditions thermiques par le toit représentent 25 à 30% des pertes totales, selon l’Ademe. Si votre maison est équipée de combles perdus isolés avec un matériau en vrac comme de la laine de verre ou de la ouate de cellulose, un ennemi silencieux peut réduire à néant l’efficacité de cette barrière : le tassement.

Avec le temps, l’humidité ou des passages répétés, l’isolant peut perdre son épaisseur et son pouvoir couvrant. Il crée alors des « vagues » ou des zones moins denses où la chaleur s’échappe plus facilement. De l’intérieur, en pointant une caméra thermique vers le plafond sous les combles, ces défauts apparaissent de manière spectaculaire. Vous ne verrez pas une couleur uniforme, mais un motif révélateur.

Comme le montre cette image thermique, les zones les plus froides (en bleu ou violet) correspondent souvent à l’emplacement des solives. C’est un pont thermique structurel classique. Mais les zones plus chaudes (en jaune ou orange) et irrégulières entre les solives sont plus inquiétantes. Elles signalent les endroits où l’isolant s’est affaissé, laissant une couche moins épaisse pour retenir la chaleur. C’est par là que votre argent s’envole littéralement. Cette visualisation permet non seulement de confirmer un problème, mais aussi de cibler précisément les zones où un complément d’isolation (ou un soufflage) est nécessaire.

Comment sentir les infiltrations d’air autour des fenêtres avec une simple bougie ?

Après le toit, les murs et le renouvellement d’air, les menuiseries sont une source significative de déperdition. On estime que les menuiseries (fenêtres et portes) peuvent représenter 10 à 15% des pertes de chaleur d’un logement. Souvent, le problème ne vient pas du vitrage lui-même, mais des joints usés ou d’un mauvais ajustement du cadre, qui laissent passer des filets d’air froid. Une caméra thermique est excellente pour repérer ces zones, qui apparaissent comme des « plumes » ou des « filaments » bleutés le long des cadres. Mais pour un propriétaire sceptique, une image ne suffit pas toujours. Il faut une preuve physique, tangible. C’est là qu’une simple bougie devient un outil de diagnostic redoutable.

La méthode est une contre-vérification parfaite de l’image thermique. Elle consiste à transformer une observation passive en une démonstration active du mouvement de l’air. Pour maximiser l’effet, il est conseillé de mettre la maison en « dépression » : allumez votre VMC (Ventilation Mécanique Contrôlée) et votre hotte de cuisine à pleine puissance. Cela va forcer l’air extérieur à s’infiltrer par tous les points faibles de l’enveloppe du bâtiment, rendant les courants d’air beaucoup plus faciles à détecter.

Le protocole de test est simple et méthodique :

1. Repérage thermique : Utilisez d’abord la caméra pour identifier les zones bleutées les plus suspectes autour des cadres de fenêtres et de portes.
2. Mise en dépression : Activez la VMC et la hotte pour accentuer les infiltrations d’air.
3. Test de la flamme : Approchez lentement et prudemment la flamme d’une bougie ou d’un briquet des zones identifiées.
4. Observation : Si la flamme vacille, danse ou est « aspirée » vers l’intérieur, vous avez la preuve irréfutable d’une infiltration d’air. L’amplitude du mouvement de la flamme indique la force du courant d’air.

Cette technique simple, combinée à la thermographie, ne laisse aucune place au doute. Elle permet de différencier un simple pont thermique (une zone froide mais statique) d’une véritable fuite d’air (une zone froide avec un mouvement d’air), deux problèmes qui ne se règlent pas de la même manière (isolation vs calfeutrage).

L’erreur de confondre paroi froide et courant d’air

Une sensation de froid près d’un mur extérieur est un symptôme courant de mauvaise isolation. Mais son origine peut être double, et la confusion entre les deux est une erreur de diagnostic fréquente. Soit il s’agit d’une paroi froide, due à un pont thermique ou une isolation insuffisante, soit il s’agit d’une infiltration d’air, une véritable fuite dans l’enveloppe du bâtiment. La caméra thermique, si on sait la lire, permet de distinguer clairement ces deux phénomènes qui ont des « signatures » très différentes.

La paroi froide se manifeste par une zone de température basse, large, aux contours plutôt nets et surtout statique. Sa température ne varie pas si vous ouvrez et fermez une porte à l’autre bout de la pièce. C’est un problème de conduction thermique. Le froid du mur « rayonne » vers vous et refroidit l’air à son contact, créant un inconfort même si le thermostat indique 20°C. C’est un phénomène physique bien documenté, comme le souligne une analyse d’expert :

Selon l’Ademe, une paroi à 14°C et un air ambiant à 19°C entrainent une température ressentie de 16,5°C. C’est pourquoi il est important de bien isoler son logement pour éviter les déperditions de chaleur.

– ENGIE Home Services, Guide des déperditions thermiques d’une maison

L’infiltration d’air, elle, a une signature dynamique. À la caméra, elle apparaît souvent comme des filaments, des plumes ou des volutes froides qui semblent danser ou pulser. Si vous mettez la maison en dépression, ces formes vont s’intensifier. C’est un problème de convection. L’air froid extérieur entre activement dans la maison. Le tableau suivant résume comment les différencier.

Fermer les volets la nuit : quel gain réel sur la conservation de la chaleur ?

C’est un geste de bon sens que beaucoup de gens appliquent sans vraiment en mesurer l’impact : fermer ses volets ou ses rideaux dès que la nuit tombe. Au-delà de l’habitude, quel est le gain thermique réel ? La réponse est significative. Un volet, qu’il soit roulant, battant ou coulissant, ne se contente pas de bloquer la lumière. Il crée une lame d’air immobile entre lui-même et la vitre. Or, l’air sec et immobile est l’un des meilleurs isolants qui soient. Cette couche supplémentaire agit comme un double vitrage additionnel, ralentissant considérablement les pertes de chaleur par la fenêtre.

La caméra thermique permet de visualiser cet effet de manière spectaculaire. Une mesure prise sur la surface intérieure d’une vitre avant et après la fermeture du volet montrera une augmentation de plusieurs degrés. Cela signifie que la surface vitrée est moins froide et donc « vole » moins de chaleur à votre pièce. Cet effet, multiplié par toutes les fenêtres de la maison, a un impact mesurable sur la consommation de chauffage. Des analyses globales sur l’efficacité des travaux d’isolation confirment cette tendance. Une étude menée en France a montré que l’amélioration de l’isolation conduit à une baisse moyenne de 5,4% de la consommation globale d’électricité pour les logements chauffés à l’électricité, et de 8,9% pour le gaz. Chaque action compte.

Pour quantifier vous-même le gain apporté par vos volets, le protocole est simple :

1. Mesure initiale : Le soir, volets ouverts, mesurez la température de la surface intérieure de la vitre avec une caméra thermique ou un thermomètre infrarouge.
2. Action : Fermez les volets et attendez au moins une heure pour que la température se stabilise.
3. Mesure comparative : Reprenez la mesure exactement au même endroit sur la vitre.
4. Calcul du gain : La différence de température (le « Delta T ») vous donne une mesure directe de l’efficacité de votre volet en tant qu’isolant additionnel.

Cette simple expérience démontre qu’un geste gratuit peut avoir un effet chiffrable sur votre confort et, à terme, sur votre facture énergétique.

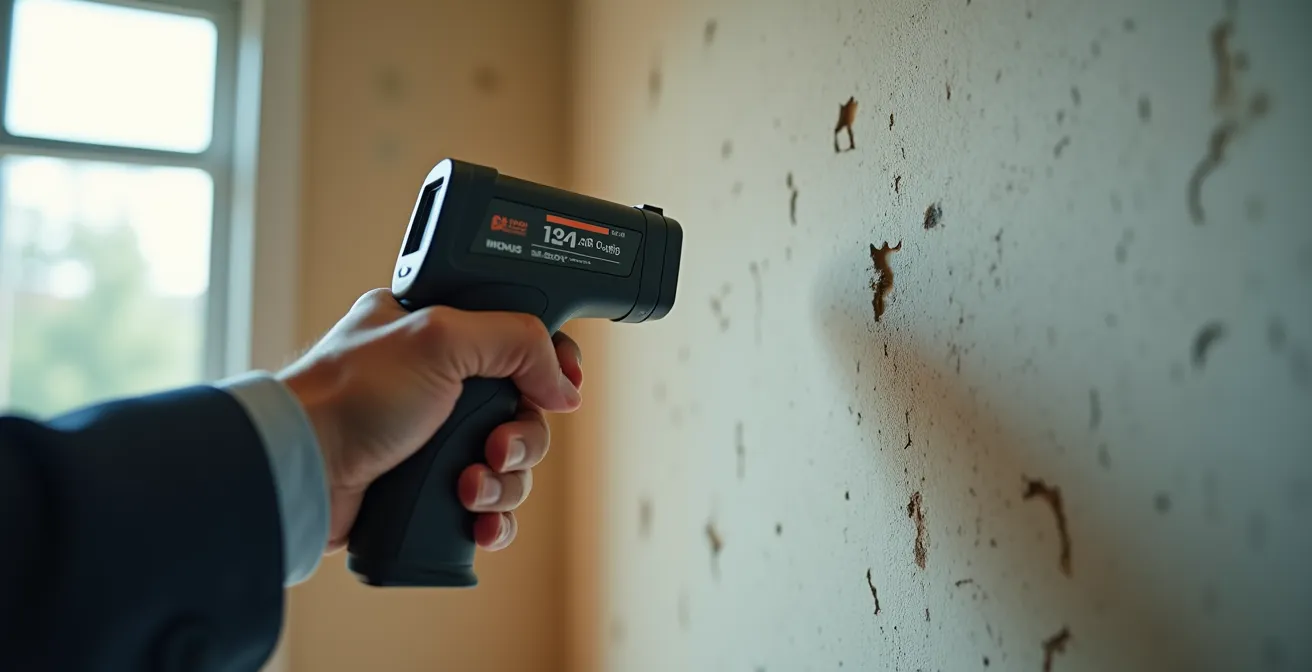

Comment utiliser un thermomètre infrarouge pour prouver le défaut d’isolation ?

Si la caméra thermique est l’outil de la visualisation, le thermomètre infrarouge est celui de la preuve et de la quantification. Moins cher et plus simple d’utilisation, il permet de valider les observations de la caméra avec des chiffres précis, ce qui est essentiel pour un propriétaire sceptique ou pour constituer un dossier en cas de litige. Son rôle est de mesurer le « Delta T » (ΔT), c’est-à-dire l’écart de température entre une zone suspecte et une zone de référence saine.

Un mur bien isolé doit avoir une température de surface intérieure relativement homogène. La présence d’un pont thermique (au niveau d’une poutre, d’un angle, ou d’une jonction dalle/mur) se traduira par une chute de température localisée. Les experts considèrent qu’un delta supérieur à 3-4°C entre le point le plus froid du mur et la température moyenne de ce même mur est le signe d’un pont thermique significatif qui mérite une intervention. Le thermomètre infrarouge est l’outil parfait pour réaliser cette cartographie de manière méthodique.

Pour documenter un défaut de manière irréfutable, il ne suffit pas de pointer l’appareil au hasard. Il faut suivre une méthode de « maillage » :

1. Définir une zone de référence : Mesurez la température au centre d’un mur intérieur (mur de refend) qui n’est pas en contact avec l’extérieur. Ce sera votre température de référence « saine ».
2. Créer une grille : Sur le mur extérieur suspect, imaginez une grille (ou matérialisez-la avec du ruban de masquage) avec des points de mesure tous les 50 cm.
3. Mesurer systématiquement : Relevez la température à chaque intersection de la grille et notez les valeurs sur un schéma.
4. Identifier les points critiques : Repérez les points où le Delta T par rapport à votre zone de référence est le plus élevé. Ce sont vos ponts thermiques.
5. Documenter : Pour chaque point critique, prenez une photo montrant l’écran du thermomètre pointé vers la zone. Un rapport daté avec le schéma et les photos constitue une preuve solide.

Pourquoi l’eau peut-elle sortir à 3 mètres de son point d’entrée ?

L’humidité est l’ennemi juré de l’isolation. Un isolant humide perd une grande partie, voire la totalité, de son pouvoir isolant. Une infiltration d’eau dans une toiture ou un mur peut donc créer un pont thermique massif. Le défi est que le point de sortie visible de l’eau (une auréole au plafond, une trace sur un mur) est rarement le point d’entrée réel. L’eau est paresseuse et suit le chemin de moindre résistance. Elle peut s’infiltrer par une tuile fissurée, puis cheminer par capillarité le long d’une poutre, d’une gaine électrique ou d’un rail métallique sur plusieurs mètres avant de trouver un point de sortie.

La thermographie est exceptionnellement efficace pour traquer ces chemins invisibles. L’eau a une inertie thermique beaucoup plus grande que les matériaux de construction secs. Cela signifie qu’elle met plus de temps à se réchauffer et à se refroidir. Après une journée ensoleillée, une zone humide dans un mur ou une toiture restera plus froide que les zones sèches environnantes. À la caméra thermique, elle apparaîtra comme une forme sombre, allongée et sinueuse, révélant le parcours exact de l’infiltration. On peut ainsi « remonter le courant » depuis la tache visible jusqu’à la source réelle du problème, qui peut se situer à plusieurs mètres de distance.

Détecter une infiltration est crucial car ses conséquences sont doubles. D’une part, l’eau dégrade les matériaux de structure (bois, plâtre). D’autre part, elle anéantit l’isolation. Une laine de verre gorgée d’eau n’est plus un isolant, mais un conducteur thermique. La zone humide devient un « trou » béant dans votre enveloppe thermique, bien plus grave qu’un simple pont thermique structurel. Identifier et réparer la fuite est donc une priorité absolue avant même d’envisager des travaux d’isolation thermique.

Pourquoi isoler le toit ne sert à rien si vos murs sont des passoires ?

Concentrer tous ses efforts sur l’isolation du toit, bien que ce soit le poste le plus important, est une stratégie vouée à l’échec si le reste de la maison est négligé. Une maison est un système, et l’isolation fonctionne selon le principe du maillon le plus faible. Si vous installez une barrière thermique ultra-performante sur votre toiture (responsable de 25-30% des pertes), mais que vos murs sont de véritables passoires, la chaleur trouvera simplement un autre chemin pour s’échapper. En effet, les murs sont responsables d’environ 20% des déperditions dans une maison mal isolée.

Le retour sur investissement d’une isolation, même partielle, est réel, mais il ne sera jamais optimal sans une approche globale. La thermographie permet de visualiser cette hiérarchie des faiblesses et de prioriser les actions de manière logique. Il ne s’agit pas de tout faire en même temps, mais de suivre un ordre cohérent pour « boucher les trous » les plus importants en premier.

Le tableau suivant, basé sur des données moyennes, établit une hiérarchie claire des interventions pour une rénovation thermique efficace. Il montre que si le toit est prioritaire, les murs et les fuites d’air arrivent juste derrière avec un impact quasi équivalent.

Penser l’isolation de sa maison comme un tout interconnecté est la seule manière d’obtenir des résultats significatifs et durables. La caméra thermique, utilisée avec méthode et esprit critique, est le meilleur allié pour établir ce plan de bataille, en transformant les intuitions en faits et les couleurs en priorités d’action.

Pour transformer ces observations en économies réelles, l’étape suivante consiste à systématiser votre diagnostic. En appliquant les méthodes de contre-vérification décrites, vous pourrez établir un plan de rénovation priorisé, basé non pas sur des suppositions, mais sur des données mesurables propres à votre habitation.
